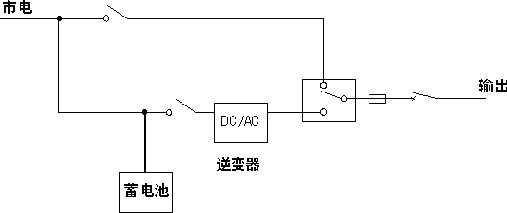

逆變電源的原理
利用晶閘管電路把直流電轉變成交流電,這種對應于整流的逆向過程,定義為逆變。
交流電轉換為直流電的方法就是整流；而直流電轉換為交流電的方法是逆變。
簡單地說，逆變器就是一種將低壓（12或24伏或48伏）直流電轉變?yōu)?20伏交流電的電子設備。因?yàn)槲覀兺ǔＪ菍?20伏交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。我們處在一個“移動”的時代，移動辦公，移動通訊，移動休閑和娛樂。在移動的狀態中，人們不但需要由電池或電瓶供給的低壓直流電，同時更需要我們?cè)谌粘－h(huán)境中不可或缺的220伏交流電，逆變器就可以滿足我們的這種需求。
常用逆變電源分類
1. 電力專用逆變電源，DC110V/AC220V,DC220V/AC220V，功率：0.5kva-10kva;
2. 通信電源專用逆變電源，DC48V/AC220V，功率：0.5kva-6kva;
3. 其它小功率逆變電源，DC12V/AC220V,DC24V/AC220V，功率：0.5kva-3kva;
高頻正弦波逆變電源的特點：
- 采用CPU控制，線路簡捷、可靠；
- 采用SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波；
- 內置旁路開關，市電和逆變快速切換；
- 分市電主供型和電池主供型：
- 市電主供型：有市電時，處于市電輸出，當市電輸入故障時自動切換到逆變輸出；
- 電池主供型：有市電時，處于逆變輸出，當直流輸入故障時自動切換到市電輸出；
- 允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；
- 電池電壓過高或過低，逆變電源關斷輸出，如果電池電壓恢復正常，電源自動恢復輸出；
- 負載過載，逆變電源關斷輸出，消除過載之后50秒，電源自動恢復輸出，此項功能尤其適用于無人值守的通訊基站；
- 支持通訊功能，提供RS232接口（PIN2、3、5），利用監控軟件實時了解電源工作情況；
- 提供兩組無源干結點，分別用于直流輸入故障（DB9 PIN6、7）和交流輸入故障告警（DB9 PIN8、9）
- 支持無直流開機功能，可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用，然后再安裝電池
適用范圍:
◆ 車船載設備系列：軍用車輛、警車、醫療救護車、輪船、交通紅綠燈等；
◆ 工業設備系列：太陽能、風力發電、氣體放電燈等；
◆ 辦公場所：電腦、打印機、復印機、掃描儀、數碼攝象機等；
◆ 廚房器具系列：微波爐、電池爐、電冰箱等；
◆ 家庭用電設備：電風扇、吸塵器、空調、照明燈具等；
|
